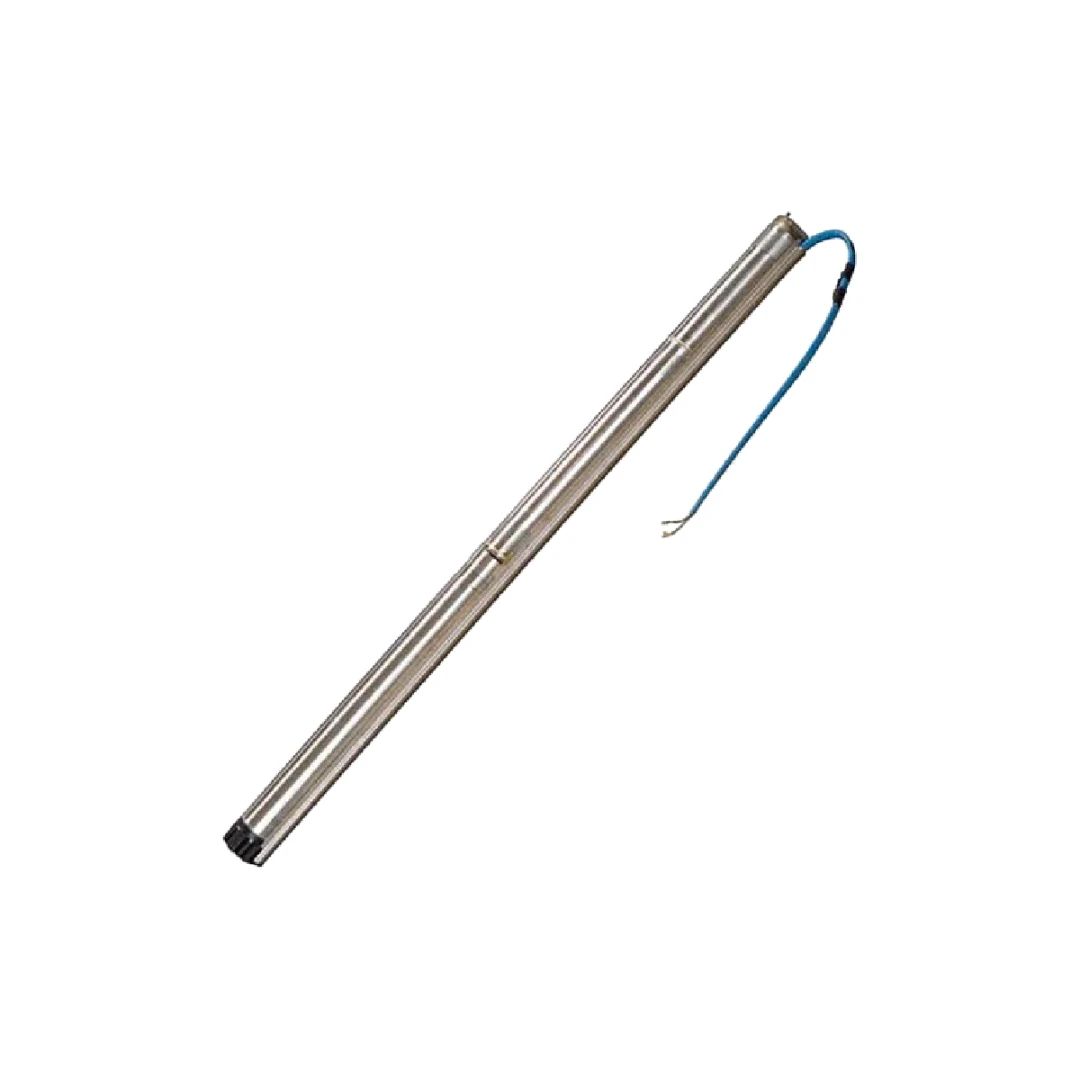

Bomba Sumergible GRUNDFOS SQFlex 5 SQF-450

La Bomba Sumergible GRUNDFOS SQFlex 5 SQF-450 es un equipo de alta potencia de la reconocida serie SQFlex de Grundfos, diseñada específicamente para sistemas de bombeo de agua alimentados por energías renovables, principalmente energía solar fotovoltaica . Con una potencia máxima de 2500W (2.5 kW) y un rango de tensión de operación de 100 a 300 VDC (y también compatible con 90-240 VAC) , esta bomba de rotor helicoidal (helical rotor) está optimizada para aplicaciones que requieren alturas de elevación extremas (hasta 450 metros / 1,476 pies) con caudales reducidos. Pertenece a la familia de bombas de 3 pulgadas de diámetro, lo que permite su instalación en pozos estándar de 3".

La serie SQFlex se caracteriza por su alta eficiencia y su capacidad de operar directamente con paneles solares, sin necesidad de baterías ni controladores complejos . Su motor de imanes permanentes (MSF 3) de 2500W incorpora un avanzado sistema de protección (contra marcha en seco, sobrecargas, sobretensiones y sobretemperatura) y la función MPPT (Maximum Power Point Tracking) integrada, que optimiza continuamente el punto de operación de la bomba según la radiación solar disponible .

Aplicaciones

La bomba SQFlex 5 SQF-450 está diseñada para operar en aplicaciones exigentes de extracción de agua en zonas remotas:

• Paneles solares para empresas: Ideal para pozos profundos de gran altura, sistemas de abastecimiento de agua para comunidades rurales, bombeo a depósitos elevados y sistemas de riego en terrenos montañosos .
• Paneles solares para casas: Perfecta para viviendas rurales aisladas, cabañas de montaña, fincas y pequeñas comunidades que necesitan un suministro de agua fiable desde grandes profundidades .
• Proyectos de Desarrollo Rural: Aplicable en escuelas, hospitales rurales, sistemas de agua potable para aldeas y conservación de fauna en zonas de alta altitud .

Características Principales

• Máxima Altura de Elevación (450 m / 1,476 ft): La principal característica de este modelo es su capacidad de alcanzar una altura dinámica total máxima de 450 metros, siendo una de las bombas con mayor altura de la línea SQFlex. Es ideal para pozos extremadamente profundos.
• Tecnología de Rotor Helicoidal (Tornillo): A diferencia de las bombas centrífugas (optimizadas para alto caudal), el diseño de rotor helicoidal está optimizado para generar alta presión a bajas revoluciones, siendo la opción ideal para elevar agua desde grandes profundidades con caudales reducidos .
• Alta Potencia (2500W / 12 A): Con una potencia nominal de 2500W (3.2 HP), esta bomba está diseñada para maximizar la producción de agua en sistemas con buena radiación solar.
• MPPT (Maximum Power Point Tracking) Integrado: La electrónica del motor optimiza continuamente la velocidad de la bomba para extraer la máxima potencia disponible de los paneles solares, ajustándose automáticamente a las condiciones cambiantes de radiación (nublado, amanecer, atardecer) .
• Amplio Rango de Tensión (100-300 VDC / 90-240 VAC): Esta versatilidad permite conectar la bomba a diferentes configuraciones de paneles solares (típicamente 4 a 6 paneles en serie) o directamente a la red eléctrica, sin necesidad de inversores adicionales .
• Protección Total Integrada: El motor incorpora protecciones electrónicas que eliminan la necesidad de dispositivos externos :
  • Protección contra marcha en seco: Mediante un electrodo de nivel de agua integrado en el cable del motor.
  • Protección contra sobrecargas y sobretemperatura: El motor se detiene automáticamente si supera los límites de seguridad y se reanuda cuando las condiciones vuelven a la normalidad.
  • Protección contra sobretensiones y subtensiones: Protegido contra transitorios de red.
• Alta Eficiencia (Motor de Imanes Permanentes): El motor MSF 3 de imanes permanentes ofrece una eficiencia superior en comparación con los motores asíncronos convencionales, maximizando el caudal de agua por cada vatio de energía solar generado .
• Construcción Robusta en Acero Inoxidable: Fabricada en acero inoxidable AISI 304 (versión estándar) o AISI 316 (para aguas ligeramente agresivas), resistente a la corrosión, garantizando una larga vida útil incluso en condiciones exigentes .
• Instalación Sencilla y Robusta: No requiere caja de arranque ni variador de frecuencia externo. La bomba incluye una válvula de retención integrada para evitar el retroceso del agua .
• Compatibilidad Híbrida: Puede funcionar tanto con corriente continua (DC) de paneles solares (100-300 VDC) como con corriente alterna (AC) de la red o un generador (90-240 VAC, 50/60 Hz) .
• Protector de Arena Integrado (Sand Shield): Incluye un protector de arena que prolonga la vida útil de la bomba en pozos con partículas en suspensión .

Especificaciones Técnicas

Comparativa de la Serie SQFlex Rotor Helicoidal (3")

La bomba 5 SQF-450 es la opción de máxima altura dentro de la línea de bombas de rotor helicoidal de la serie SQFlex:

Componentes del Sistema SQFlex

La bomba puede integrarse en diversas configuraciones de sistema para adaptarse a las necesidades específicas del proyecto :

1. Sistema Solar Básico (SQFlex Solar): Conectado directamente a paneles solares a través de la caja de conexiones IO 50. La bomba arranca al amanecer y se detiene al anochecer .
2. Sistema Solar con CU 200 y Control de Nivel: Incorpora la unidad de control CU 200 para gestionar el llenado de un depósito mediante un interruptor de nivel (float switch), protegiendo la bomba del funcionamiento en vacío y evitando desbordamientos. El CU 200 también permite el monitoreo remoto del sistema .
3. Sistema Híbrido con Generador de Respaldo (IO 101): Conectado a través de la caja de conexiones IO 101, permite conmutar automáticamente a un generador diésel o gasolina cuando la energía solar es insuficiente, garantizando el suministro continuo de agua .
4. Sistema con Baterías de Respaldo: Opcionalmente, se puede incorporar un controlador de carga y un banco de baterías para asegurar el suministro de agua durante la noche o en días muy nublados .

Ventajas de Elegir la Bomba Grundfos SQFlex 5 SQF-450

• Máxima Altura de Elevación (450 m) – Ideal para Pozos Muy Profundos: La principal ventaja de este modelo es su capacidad de extraer agua desde profundidades de hasta 450 metros, siendo una de las bombas de mayor altura en la línea SQFlex.
• Fiabilidad de una Marca Líder Mundial: Grundfos es sinónimo de calidad y durabilidad en el sector del bombeo de agua, con décadas de experiencia y presencia global .
• Protección contra Marcha en Seco Integrada: La bomba se detiene automáticamente si detecta falta de agua y se reanuda cuando la condición se normaliza, protegiendo tanto la bomba como el pozo de ser bombeado en exceso .
• MPPT Integrado para Máximo Rendimiento Solar: La tecnología MPPT integrada en el motor garantiza que la bomba aproveche cada rayo de sol, entregando la máxima cantidad de agua posible con los paneles solares instalados .
• Instalación Simplificada y Económica: Al no necesitar variador de frecuencia, controlador externo ni protecciones adicionales, la instalación es más rápida y económica .
• Versatilidad de Alimentación (AC/DC): Capacidad de funcionar con paneles solares, generador o red eléctrica, ofreciendo la máxima flexibilidad para proyectos en ubicaciones remotas .
• Alta Eficiencia del Motor de Imanes Permanentes: El motor de 10700 rpm ofrece una eficiencia superior, maximizando el caudal por cada vatio de energía solar generado.
• Protección IP68: Garantiza un funcionamiento fiable en instalaciones sumergidas de pozos profundos.

Consideraciones Importantes

• Tensión de Entrada (mínimo 100V): Esta bomba requiere una tensión DC mínima de 100V para operar, por lo que se necesitarán al menos 3-4 paneles solares en serie (dependiendo de su voltaje) .
• Caudal Reducido (aprox. 4 GPM): Esta bomba está diseñada para aplicaciones de alta altura y bajo caudal, no para mover grandes volúmenes de agua. Es ideal para abastecimiento doméstico, no para riego de grandes extensiones.
• Diámetro de Pozo Requerido: Requiere un diámetro mínimo de pozo de 3 pulgadas (76 mm) .
• Calidad del Agua: Como bomba de rotor helicoidal, es adecuada para agua limpia. El contenido máximo de arena recomendado es de 50 ppm .
• Potencia Solar Recomendada: Para un rendimiento óptimo, Grundfos recomienda un campo solar de al menos 2500Wp, siendo ideal para maximizar la producción en días soleados.

¿Por qué comprar este producto en SOLARPEC?

En SOLARPEC somos especialistas en soluciones de bombeo solar de alto rendimiento. Al elegir esta bomba Grundfos, obtienes:

• Producto Original y Certificado: Garantizamos equipos 100% originales Grundfos, con número de serie verificable y certificaciones internacionales.
• Asesoramiento Técnico Especializado: Nuestros ingenieros te ayudan a dimensionar el sistema completo (paneles solares, cableado, estructura) según tu pozo (hasta 450 m de profundidad) y caudal requerido.
• Soporte en la Configuración del Sistema: Te asesoramos sobre los componentes adicionales necesarios (CU 200, IO 50, IO 101) según la complejidad de tu instalación .
• Compatibilidad Garantizada: Te ayudamos a seleccionar el panel solar adecuado (tensión y potencia) para optimizar el rendimiento de esta bomba de rotor helicoidal.
• Garantía y Soporte Post-Venta: Respaldado por la garantía estándar de Grundfos y nuestro soporte técnico especializado.

¿Necesitas extraer agua desde un pozo extremadamente profundo (hasta 450 metros) con energía solar? La Bomba Grundfos SQFlex 5 SQF-450 (2500W) es la solución profesional que estabas buscando para aplicaciones de abastecimiento de agua en pozos profundos. Contáctanos y te asesoramos para diseñar el sistema de bombeo solar a medida para tu proyecto.
