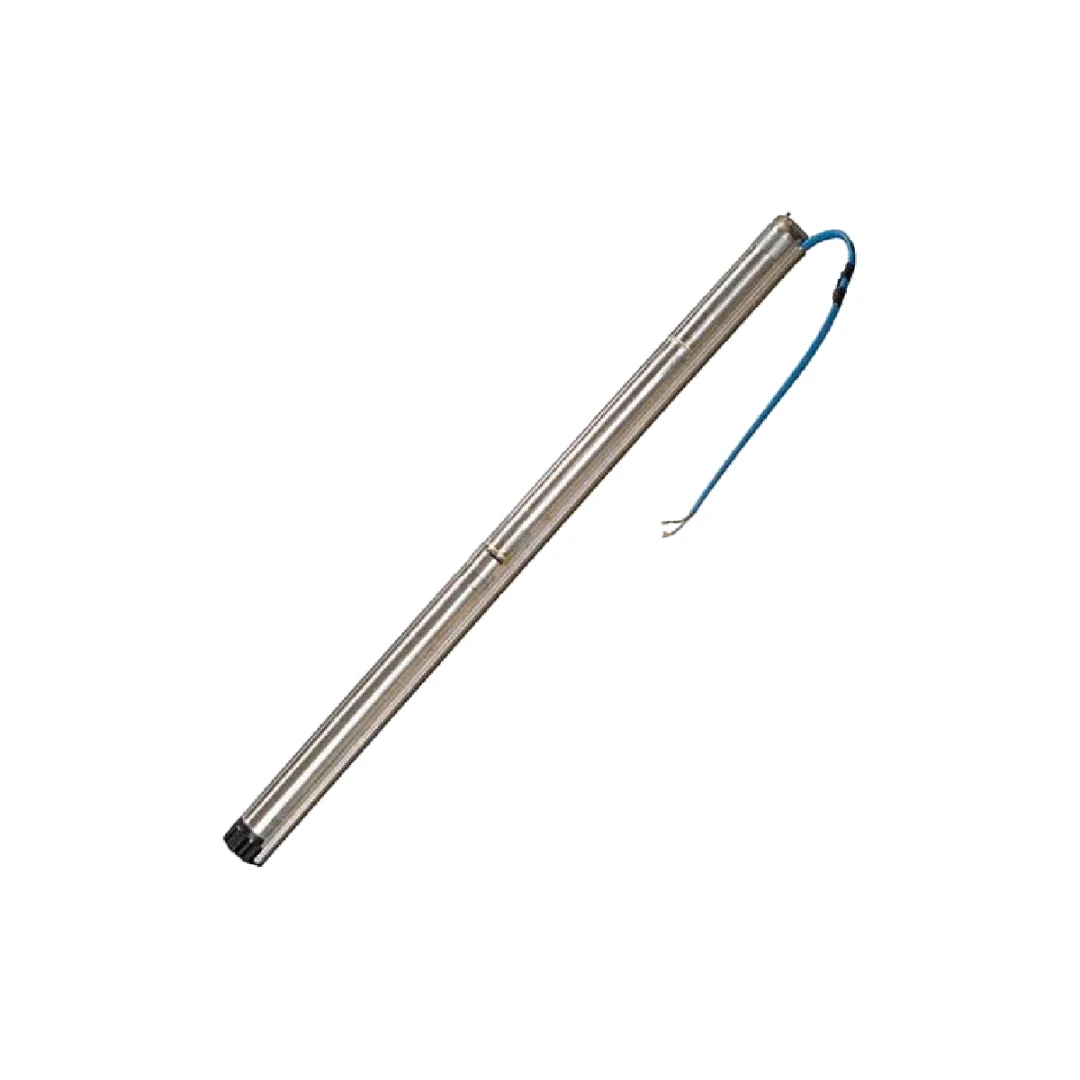

Bomba Sumergible GRUNDFOS SQFlex 6 SQF-3
La Bomba Sumergible GRUNDFOS SQFlex 6 SQF-3 es un equipo de la reconocida serie SQFlex de Grundfos, diseñada específicamente para sistemas de bombeo de agua alimentados por energías renovables, principalmente energía solar fotovoltaica . Con una potencia máxima de 1400W y un rango de tensión de operación de 30 a 300 VDC (y también compatible con 90-240 VAC), esta bomba de rotor helicoidal (helical rotor) es la solución más potente de la línea de 3 pulgadas, ofreciendo el equilibrio óptimo entre caudal (hasta 5.9 GPM) y altura de elevación (hasta 820 pies/250 metros) .
La serie SQFlex se caracteriza por su alta eficiencia y su capacidad de operar directamente con paneles solares, sin necesidad de baterías ni controladores complejos . Su motor de imanes permanentes (MSF 3) incorpora un avanzado sistema de protección (contra marcha en seco, sobrecargas, sobretensiones y sobretemperatura) y la función MPPT (Maximum Power Point Tracking) integrada, que optimiza continuamente el punto de operación de la bomba según la radiación solar disponible .
Aplicaciones
La bomba SQFlex 6 SQF-3 está diseñada para operar en aplicaciones exigentes de extracción de agua en zonas remotas:
- Paneles solares para empresas: Ideal para sistemas de riego agrícola de mediana escala, abastecimiento de agua para ganado, pozos profundos y suministro de agua para industrias rurales .
- Paneles solares para casa: Perfecta para viviendas rurales aisladas, cabañas de montaña, fincas y comunidades pequeñas que necesitan un suministro de agua fiable desde grandes profundidades o terrenos elevados.
- Proyectos de Desarrollo Rural: Aplicable en escuelas, hospitales rurales, sistemas de agua potable para aldeas ubicadas en zonas de alta altitud.
Características Principales
- Máximo Rendimiento en 3" (Alto Caudal + Gran Altura): La principal ventaja de este modelo es su combinación de caudal de 5.9 GPM (1.3 m³/h) con una altura máxima de 820 pies (250 metros) . Es el modelo de mayor rendimiento en la línea de bombas de 3 pulgadas, ideal cuando se necesita extraer un volumen significativo de agua desde grandes profundidades.
- Alta Eficiencia (Motor de Imanes Permanentes): El motor MSF 3 de imanes permanentes ofrece una eficiencia superior en comparación con los motores asíncronos convencionales, maximizando el caudal de agua por cada vatio de energía solar generado .
- MPPT (Maximum Power Point Tracking) Integrado: La electrónica del motor optimiza continuamente la velocidad de la bomba para extraer la máxima potencia disponible de los paneles solares, ajustándose automáticamente a las condiciones cambiantes de radiación (nublado, amanecer, atardecer) .
- Amplio Rango de Tensión (30-300 VDC): Esta versatilidad permite conectar la bomba a diferentes configuraciones de paneles solares (en serie/paralelo) para optimizar el sistema según la profundidad del pozo y la radiación local. Para máxima eficiencia, se recomienda operar por encima de 120V .
- Protección Total Integrada: El motor incorpora protecciones electrónicas que eliminan la necesidad de dispositivos externos :
- Protección contra marcha en seco: Mediante un electrodo de nivel de agua integrado en el cable del motor.
- Protección contra sobrecargas y sobretemperatura: El motor se detiene automáticamente si supera los límites de seguridad.
- Protección contra sobretensiones y subtensiones: Protegido contra transitorios de red.
- Diseño Robusto y Duradero: Fabricada en acero inoxidable AISI 304, es resistente a la corrosión. Incluye un protector de arena integrado (sand shield) para prolongar la vida útil en pozos con partículas .
- Instalación Sencilla y Ligera: Peso de solo 18 lbs (8.2 kg) y diseño compacto de 3 pulgadas (diámetro exterior 74 mm), lo que permite su instalación en pozos de diámetro reducido (mínimo 76 mm/3 pulgadas) .
- Flexibilidad de Alimentación: Puede funcionar tanto con corriente continua (DC) de paneles solares como con corriente alterna (AC) de la red o un generador (90-240 VAC, 50/60 Hz). Esto permite sistemas híbridos con respaldo de generador .
Especificaciones Técnicas
Parámetro | Detalle |
Modelo | GRUNDFOS SQFlex 6 SQF-3 |
Tipo de Bomba | Rotor helicoidal (Helical rotor) |
Diámetro | 3 pulgadas (74 mm) |
Potencia Máx. (P1) | 1400 W |
Tensión DC | 30 – 300 V (100-300 V efectivos) |
Tensión AC | 1 × 90 – 240 V (-10% / +6%), 50/60 Hz |
Corriente Máx. | 8.4 A |
Caudal Máx. | 5.9 GPM (aprox. 1.3 m³/h) |
Altura Máx. | 820 ft (250 m) |
Conexión de Salida | 1" NPT |
Diámetro Mínimo de Pozo | 76 mm (3") |
Profundidad Máx. Instalación | 152 m por debajo del nivel estático |
Rango de Temperatura Líquido | 0 °C a 40 °C |
pH del Líquido | 5 – 9 |
Contenido Máx. de Arena | 50 g/m³ (50 ppm) |
Clasificación de Protección | IP68 (Bomba sumergida) |
Protecciones Integradas | Marcha en seco, sobrecarga, sobretemperatura, sobretensión |
Longitud | 51" (1.295 mm) |
Peso | 18 lbs (8.2 kg) |
Comparativa de la Serie SQFlex 3"
Modelo | Caudal Máx. (GPM) | Altura Máx. (ft) | Aplicación Ideal |
3 SQF-2 | 2.2 GPM | 395 ft | Pozos profundos, caudal reducido |
3 SQF-3 | 2.2 GPM | 650 ft | Pozos muy profundos, máxima altura |
6 SQF-2 | 5.9 GPM | 395 ft | Pozos profundos, mayor caudal |
6 SQF-3 | 5.9 GPM | 820 ft | Máximo caudal + máxima altura |
11 SQF-2 | 11 GPM | 395 ft | Máximo caudal en 3" |
La bomba 6 SQF-3 es la opción más potente y versátil de la serie de 3 pulgadas, ofreciendo el máximo caudal (5.9 GPM) y la máxima altura (820 ft) simultáneamente, ideal para aplicaciones que requieren extraer grandes volúmenes de agua desde profundidades extremas .
Componentes del Sistema SQFlex
La bomba puede integrarse en diversas configuraciones de sistema :
- Sistema Solar Básico (SQFlex Solar): Conectado directamente a paneles solares a través de la caja de conexiones IO 50.
- Sistema Solar con CU 200 y Control de Nivel: Incorpora la unidad de control CU 200 para gestionar el llenado de un depósito mediante un interruptor de nivel .
- Sistema Híbrido con Generador de Respaldo (IO 101): Conectado a través de la caja de conexiones IO 101, permite conmutar automáticamente a un generador diésel o gasolina cuando la energía solar es insuficiente .
- Sistema con Baterías de Respaldo: Opcionalmente, se puede incorporar un controlador de carga y un banco de baterías para asegurar el suministro de agua durante la noche o en días muy nublados .
Ventajas de Elegir la Bomba Grundfos SQFlex 6 SQF-3
- Fiabilidad de una Marca Líder Mundial: Grundfos es sinónimo de calidad y durabilidad en el sector del bombeo de agua, con décadas de experiencia y presencia global .
- Máximo Rendimiento en Formato 3": Única en su clase, combina un caudal de 5.9 GPM con una altura de hasta 820 ft, siendo la opción ideal para pozos extremadamente profundos que requieren un volumen de agua significativo.
- Instalación Simplificada y Económica: No necesita variador de frecuencia, controlador externo ni protecciones adicionales .
- Protección Robusta y Mantenimiento Reducido: Las protecciones electrónicas integradas eliminan los daños por marcha en seco o sobrecarga, lo que reduce drásticamente el riesgo de averías.
- Versatilidad de Fuentes de Energía: Capacidad de funcionar con paneles solares, generador o red eléctrica, ofreciendo la máxima flexibilidad.
¿Por qué comprar este producto en SOLARPEC?
En SOLARPEC somos especialistas en soluciones de bombeo solar para zonas rurales y aplicaciones exigentes. Al elegir esta bomba Grundfos, obtienes:
- Producto Original y Certificado: Garantizamos equipos 100% originales con certificaciones internacionales.
- Asesoramiento Técnico Especializado: Nuestros ingenieros te ayudan a dimensionar el sistema completo (paneles solares, cableado, estructura) según la profundidad de tu pozo (hasta 250 m), el caudal requerido (hasta 5.9 GPM) y la radiación solar de tu zona.
- Soporte en la Configuración del Sistema: Te asesoramos sobre los componentes adicionales necesarios (CU 200, IO 50, IO 101, etc.) según la complejidad de tu instalación .
- Compatibilidad Garantizada: Te ayudamos a seleccionar el panel solar adecuado (tensión y potencia) para optimizar el rendimiento de la bomba.
- Soporte Post-Venta: Contamos con técnicos capacitados en equipos Grundfos para resolver cualquier duda durante la instalación o el uso del equipo.
¿Necesitas extraer el máximo caudal posible desde un pozo extremadamente profundo con energía solar? La Bomba Grundfos SQFlex 6 SQF-3 es la solución profesional que estabas buscando. Contáctanos y te asesoramos para diseñar el sistema de bombeo solar a medida para tu pozo.
